Обозначение модели двигателей постоянного тока серии Z компании Simo из Сианя
Возьмем, к примеру, Z355-1A. Z обозначает двигатель постоянного тока (код серии продукта); 355 обозначает высоту центра двигателя в миллиметрах; число после тире 1 обозначает код расстояния между отверстиями в основании (размер B), где цифры 1, 2, 3 и т.д. обозначают длину от самой короткой до самой длинной; буква A обозначает категорию двигателя, где буквы A и B обозначают первый и второй классы двигателей.

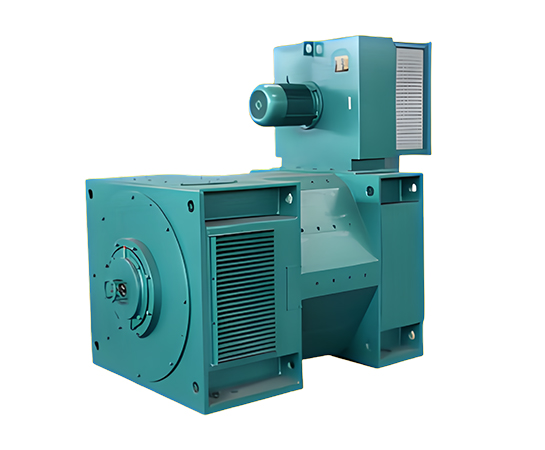

Обзор двигателей постоянного тока серии Z компании Simo из Сианя
Средние двигатели постоянного тока серии Z: высота центра: 355–710 мм — это новый тип среднего двигателя постоянного тока, разработанный нашей фабрикой после завершения разработки небольших двигателей постоянного тока серии Z4. Характеристики, монтажные размеры и технические требования этой серии двигателей соответствуют стандарту JB/T9577-1999 и международным стандартам IEC. Все механические размеры двигателя и допуски соответствуют стандарту ISO.
Двигатели постоянного тока серии Z компании Simo из Сианя могут широко использоваться в таких промышленных отраслях, как металлургические прокатные станы, металлорежущие станки, бумажное производство, текстильная и печатная промышленность, цементное производство, оборудование для экструзии пластмасс и др.
Эти двигатели разработаны с использованием передовых технологий, статоры имеют многогранную конструкцию с наложенными листами, что эффективно использует пространство, обеспечивая компактные размеры, малый вес и хорошие характеристики. Магнитопровод статора, полюса и сердечник якоря изготовлены из высококачественной холоднокатаной кремнистой стали, что обеспечивает хорошие магнитные свойства. Вся конструкция имеет отличные теплопроводные характеристики. В этих двигателях используются подшипники качения с системой смазки без остановки, а класс изоляции соответствует классу F.
Двигатели серии Z компании Simo из Сианя могут питаться как от источника энергии постоянного тока, так и от выпрямительных источников питания. Они имеют низкий момент инерции, хорошие динамические характеристики и могут выдерживать высокие изменения нагрузки, что делает их особенно подходящими для систем управления с плавной регулировкой скорости, высокой эффективностью, автоматической стабилизацией скорости и быстрой реакцией.
Конструкция, степень защиты и методы охлаждения двигателей постоянного тока серии Z компании Simo из Сианя
Коробка выводов двигателя серии Simo из Сианя расположена с правой стороны корпуса, если смотреть со стороны привода (со стороны без вала). Если заказчик требует установки коробки выводов на другой стороне, это должно быть указано в заказе.
Типы установки двигателей серии Z соответствуют стандартам GB/T997 и IEC34-7 «Коды типов установки двигателей».
Степень защиты двигателей серии Z соответствует стандартам GB/T4942 и IEC34-5 «Степень защиты оболочки двигателя», доступные варианты: IP23 и IP44.
Методы охлаждения двигателей серии Z соответствуют стандартам GB/T1993 и IEC34-6 «Методы охлаждения двигателей» и включают четыре типа. Если требуется другой уровень защиты или метод охлаждения, это можно согласовать отдельно. Стандартное расположение входа охлаждающего воздуха в двигателях этой серии находится на стороне привода (не со стороны коллектора). 3.1. IC06: внешнее охлаждение с собственным вентилятором (степень защиты IP23). 3.2. IC17: вход охлаждающего воздуха через трубу, выход через жалюзи (степень защиты IP23). 3.3. IC37: вход и выход охлаждающего воздуха через трубы (степень защиты IP44). 3.4. ICW37A86: полностью закрытая система с воздушно-водяным охладителем (степень защиты IP44).
Необходимый объем, давление и мощность вентилятора для каждого номера корпуса приведены в таблице 1.
