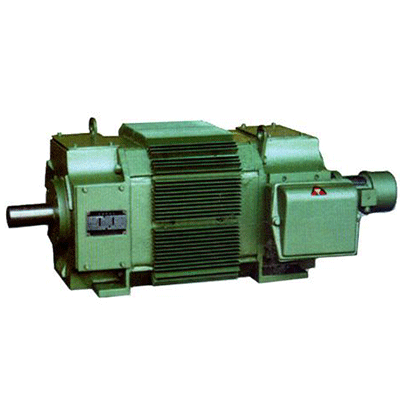

ООО “Сиань Тайфу Симо Электродвигатель”: Серия ZBL4 Полностью закрытые прямого охлаждения двигатели постоянного тока
Описание модели
Пример модели полностью закрытого двигателя постоянного тока прямого охлаждения ZBL4 серии от ООО “Сиань Тайфу Симо Электродвигатель”: ZBL4-180-21. Здесь Z обозначает двигатель постоянного тока, BL – полностью закрытый самовентилируемый, 4 – обозначает четвертое поколение серии, 180 – высота центра двигателя (180 мм), 2 – обозначение длины сердечника, 1 – обозначение крышки.
Обзор двигателя
Полностью закрытый двигатель постоянного тока прямого охлаждения ZBL4 от ООО “Сиань Тайфу Симо Электродвигатель” оснащен цельнотянутым корпусом, что делает его пригодным для эксплуатации с неподвижными выпрямителями и способным выдерживать такие изменения тока, которые неподвижный корпус выдержать не может. Статор имеет восьмиугольную конструкцию, обеспечивающую высокий коэффициент использования пространства, точно позиционированные магниты и компьютерное управление параметрами электродвигателя, что обеспечивает его отличные коммутационные характеристики. Внешняя поверхность корпуса имеет специальные ребра охлаждения, что увеличивает эффективную площадь рассеивания тепла и, следовательно, выходную мощность при заданном объеме двигателя.
Двигатель использует изоляционные материалы класса F. Новая и надежная изоляционная структура гарантирует стабильные изоляционные характеристики и хорошее рассеивание тепла.
Двигатель с номинальным напряжением 400 или 440 В может стабильно работать в течение длительного времени при питании от трехфазного полностью управляемого мостового выпрямителя и без использования внешнего сглаживающего реактора. Двигатель с номинальным напряжением 160 В питается от однофазного мостового выпрямителя, и в этом случае в цепь двигателя необходимо включить сглаживающий реактор для подавления пульсаций тока, значение индуктивности которого приведено в технических данных.
Монтажные размеры этой серии двигателей, за исключением осевого размера между отверстиями для крепления, соответствуют международному стандарту IEC72.
Особенности и применение двигателя
Полностью закрытый двигатель постоянного тока прямого охлаждения ZBL4 от ООО “Сиань Тайфу Симо Электродвигатель” разработан на базе принудительно охлаждаемых двигателей серии Z4. Помимо небольших размеров, легкого веса, высокой выходной мощности и полной совместимости с неподвижными источниками питания, характерных для серии Z4, этот двигатель имеет закрытый корпус, что делает его особенно подходящим для использования в условиях запыленности и наличия металлической стружки.
Характеристики двигателя
1. Данные в технических таблицах применимы при следующих условиях эксплуатации: – Высота над уровнем моря не более 1000 м; – Температура окружающей среды не более 40°C; – Отсутствие в рабочей среде кислых, щелочных или других газов, разрушающих изоляцию; – Непрерывный режим работы (S1); – Обмотки якоря и возбуждения могут питаться как от неподвижных выпрямителей, так и от генераторов постоянного тока. – Все характеристики двигателя соответствуют национальному стандарту GB755-87 “Основные технические требования к вращающимся машинам” и проверены на соответствие требованиям международного стандарта IEC34-1 или немецкого стандарта DIN57530. 2. Номинальные напряжения двигателя составляют 160 В или 440 В, также возможны версии с напряжением 220 В, 400 В и другие. 3. Двигатель имеет четыре номинальные скорости вращения: 3000, 1500, 750 об/мин. Для регулирования скорости на постоянной мощности используется понижение напряжения возбуждения, диапазон регулирования скорости указан в технической таблице; при снижении напряжения якоря осуществляется регулирование скорости на постоянном крутящем моменте. При непрерывном токе якоря минимальная скорость вращения составляет 20 об/мин, при этом сохраняется номинальный крутящий момент, и скорость остается стабильной. 4. Стандартное напряжение возбуждения составляет 180 В, возможны и другие напряжения по согласованию. Для обеспечения надежности изоляции системы возбуждения необходимо параллельно обмотке возбуждения подключить разрядный резистор при разрыве цепи возбуждения, чтобы предотвратить индуктивное напряжение. При стандартном напряжении возбуждения значение резистора должно быть около семикратного значения сопротивления обмотки возбуждения (в холодном состоянии); при превышении стандартного значения напряжения возбуждения резистор может иметь меньшее значение, а при понижении – большее. 5. В клеммной коробке двигателя предусмотрена клемма заземления с соответствующей маркировкой. 6. Коэффициент полезного действия (КПД) двигателя, указанный в технической таблице, рассчитан при номинальной мощности, напряжении и скорости и включает потери на возбуждение.
Краткое описание конструкции серии ZBL4
1. Степень защиты двигателя – IP44. 2. Система охлаждения двигателя – IC0041 (полностью закрытая, самовентилируемая). 3. Способы установки двигателя соответствуют международному стандарту GB997-81, возможны варианты IMB3, IMB5, IMB35, IMV1, IMV15, IMV3, IMV36 и другие. 4. Внешняя поверхность корпуса двигателя имеет ребра охлаждения, а клеммная коробка расположена на верхней части крышки со стороны коллектора. 5. На нерабочую сторону двигателя могут быть установлены дополнительные аксессуары, такие как тахогенераторы, энкодеры и другие.
Рекомендации по заказу двигателей серии ZBL4
1. Перед оформлением заказа ознакомьтесь с каталогом продукции “Симо Электродвигатель” и выберите нужную модель и технические данные. По возможности выбирайте стандартные изделия, указанные в каталоге. В договоре укажите модель, мощность, напряжение, скорость вращения, способ возбуждения, напряжение возбуждения и конструктивные особенности двигателя, например: ZDT2-450-3 500 кВт 440 В 650 об/мин отдельное возбуждение 220 В, горизонтальная установка с ножками или IMB3. 2. Если имеются особые требования к двигателю, такие как двойной выход вала, измененное положение клеммной коробки или обратное направление вращения вала, это должно быть четко указано в договоре. 3. Если требуемая спецификация отличается от указанной в каталоге, или имеются другие особые требования, договор или соглашение о пробной эксплуатации заключаются после взаимного согласования. 4. Все принадлежности, кроме шпоночного паза вала двигателя, не включены в поставку. Если требуется поставка аксессуаров или запасных частей, таких как щетки или щеткодержатели, укажите название и количество требуемых изделий в договоре.
Полностью закрытый двигатель постоянного тока прямого охлаждения ZBL4 от ООО “Сиань Тайфу Симо Электродвигатель” не только сохраняет все преимущества серии Z4, такие как малый размер, легкий вес, высокая выходная мощность и полная совместимость с неподвижными источниками питания постоянного тока, но и имеет закрытый корпус, что делает его особенно пригодным для эксплуатации в запыленных помещениях и в условиях наличия металлической стружки.
