YVFE2 высокоэффективный асинхронный двигатель с частотным управлением

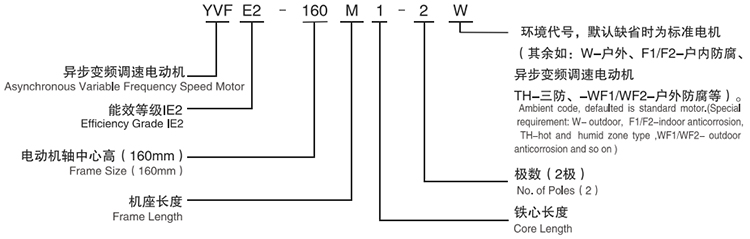

Обозначение модели
Возьмем в качестве примера YVFE2-132S2-2: YVFE2 — обозначение модели двигателя, YVF означает частотное регулирование, E2 указывает на высокую эффективность класса IE2; 132 — высота оси вращения; S — код длины корпуса; 2 — код длины сердечника; 2 — количество полюсов двигателя.
Описание двигателя
Высокоэффективный асинхронный двигатель серии YVFE2 с частотным управлением был разработан Xi’an Taifu Simo для удовлетворения рыночного спроса. Данный двигатель был создан на основе внедрения передовых зарубежных технологий и накопленного опыта производства серии YJTG.
В электромагнитном проектировании были внесены изменения в форму пазов статора и ротора, а также в схему обмоток и подключения, что позволяет двигателю работать в условиях питания от преобразователя частоты. Эти изменения обеспечивают как высокую перегрузочную способность при высокой частоте, так и стабильный крутящий момент при низкой частоте.
Конструктивно двигатель имеет такие же монтажные размеры, как и двигатели серии Y, за исключением более короткой длины. Это обеспечивает высокую взаимозаменяемость и удобство для пользователей. Серия YVFE2 оснащена независимым осевым вентилятором для принудительного охлаждения, что гарантирует хорошее охлаждение двигателя на всем диапазоне частот, не превышая допустимые значения температуры.
Система регулирования частоты на базе двигателя YVFE2 имеет существенные преимущества по сравнению с другими методами регулирования скорости: высокая эффективность энергосбережения, хорошие характеристики регулирования, широкий диапазон регулирования скорости, низкий уровень шума и вибрации. Эти двигатели могут использоваться в различных отраслях, таких как легкая промышленность, текстиль, химия, металлургия, станкостроение, а также для регулирования скорости вентиляторов и насосов. Они способствуют автоматизации систем управления скоростью.
Четырехполюсные двигатели этой серии соответствуют стандарту JB/T7118-93 “Трехфазные асинхронные двигатели с частотно-регулируемой скоростью и переменным напряжением малой мощности”, двигатели с другими полюсами соответствуют стандарту IEC34-1 и GB/T755.
Конструкция двигателя
- Степень защиты корпуса IP55, возможен вариант IP55 по запросу пользователя.
- Метод охлаждения — полностью закрытый с осевым вентилятором (IC416).
- По запросу пользователя возможно оснащение различными датчиками высокого разрешения (оптические энкодеры, вращающиеся трансформаторы и тахогенераторы).
- По запросу пользователя возможно оснащение электромагнитным тормозом (как при включении, так и при отключении) и редуктором.
- При взгляде с конца вала, коробка выводов расположена с правой стороны корпуса двигателя, возможна установка слева или сверху по запросу пользователя.
Основные технические характеристики и параметры двигателя
- Двигатель предназначен для работы в непрерывном режиме.
- Номинальное напряжение — 380 В, номинальная частота — 50 Гц. Возможна настройка номинальных значений напряжения и частоты по запросу пользователя.
- Класс изоляции — F.
- Высота оси вращения H80-255: 5-50 Гц — регулирование скорости при постоянном крутящем моменте; H250-355: 3-50 Гц — постоянный крутящий момент, 50-100 Гц — регулирование при постоянной мощности. Возможна настройка диапазона высоких частот по запросу пользователя.
- Высокая перегрузочная способность.
- Отличные характеристики при низкой скорости.
- Соединение обмоток: корпуса с номерами 280 и ниже — схема соединения Y, 315 и 355 — схема Δ.
Условия эксплуатации
- Высота над уровнем моря не более 1000 м.
- Температура окружающего воздуха меняется в зависимости от сезона, но не превышает 40°C и не опускается ниже -15°C.
- Средняя относительная влажность самого влажного месяца — 90%, при этом средняя температура этого месяца не должна быть ниже 25°C.
Условия заказа частотных двигателей Xi’an Taifu Simo
- При оформлении заказа укажите модель двигателя, мощность, скорость, напряжение, частоту, уровень шума и тип установки. Если уровень шума не указан, то поставка осуществляется с уровнем шума 2-го класса.
- В случае особых требований укажите их в контракте и предварительно согласуйте с производителем.
Вся информация о YVFE2 высокоэффективном асинхронном двигателе с частотным управлением предоставлена техническим отделом Xi’an Simo, упорядочена и опубликована отделом интернет-маркетинга. Мы приглашаем наших новых и постоянных клиентов к сотрудничеству и покупке!
